Почему прямоугольные червячные редукторы превосходят традиционные редукторы для применений с высоким крутящим моментом

1. Базовая архитектура промышленных редукторов

Ан промышленный редуктор (или редуктор редуктора ) представляет собой механический узел, который снижает скорость входного вала и пропорционально увеличивает выходной крутящий момент. В современных трансмиссиях червячный редуктор rv семья представляет собой специализированную подгруппу Прямоугольный червячный редуктор конструкции, в которых червячный вал пересекает ось червячного колеса под углом 90 градусов. Эта конфигурация незаменима, когда ограниченное пространство не позволяет установить линейный модуль. мотор-редуктор .

В отличие от спиральных или планетарных агрегатов, червячные агрегаты промышленные редукторы добиться высоких коэффициентов восстановления за один этап — обычно от 5:1 до 100:1. Для экстремальных требований предусмотрен двухступенчатый червячный редуктор может достигать соотношения, превышающего 3000:1. Естественное скольжение между бронзовым червячным колесом и червяком из закаленной стали создает большее трение, чем шестерни с элементами качения, что напрямую влияет на управление температурным режимом и стратегию смазки.

2. Прямоугольный червячный редуктор: кинематические преимущества

Определяющая геометрия Прямоугольный червячный редуктор обеспечивает перенаправление мощности на 90 градусов без конических шестерен. Такая компактная компоновка имеет решающее значение для автоматизированных транспортных средств, конвейерных систем и упаковочного оборудования, где редуктор для электродвигателя должен помещаться в узкие рамки. Ниже приведено аннотированное SVG-представление потока крутящего момента внутри типичного автомобиля. червячный редуктор с полым валом .

При выборе червячный редуктор Вариант с полым валом устраняет необходимость в отдельной выходной муфте, монтируемой непосредственно на валы ведомой машины. Это уменьшает инерцию и осевое пространство до 30% по сравнению с конструкциями со сплошным валом, что делает червячный редуктор с полым валом конфигурации — предпочтительный выбор для мешалок, шнеков и приводов поворотных столов.

3. Показатели производительности: червячные, винтовые и планетарные редукторы.

Инженерные решения часто приводят к ошибкам промышленные редукторы с червячной технологией против спиральных или планетарных альтернатив. В таблице ниже суммированы ключевые различия по четырем критериям, имеющим решающее значение для мотор-редуктор используется в непрерывных рабочих циклах.

Обратите внимание, что в то время как червячный редуктор с высоким крутящим моментом жертвует эффективностью по сравнению со спиральными узлами, его присущее свойство самоблокировки (при определенных соотношениях, обычно> 30: 1) устраняет необходимость во внешних тормозах при подъеме и парковке. А редуктор для электродвигателя требующий удерживающего крутящего момента без потребления энергии, делает червячную конструкцию уникально подходящей для лебедок и стреловых подъемников.

4. Выбор промышленных редукторов для тяжелых условий эксплуатации: факторы нагрузки и температуры.

Промышленные редукторы для тяжелых условий эксплуатации должен выбираться на основе теплового номинала, а не только механического пикового крутящего момента. Номинальная тепловая мощность AGMA (Американской ассоциации производителей зубчатых передач) определяет максимальную непрерывную потребляемую мощность до разрушения смазки. Полевые данные, полученные при работе с погрузочно-разгрузочными работами, показывают, что занижение редуктор редуктора всего на 15% снижает срок службы более чем на 50% из-за ускоренного износа бронзового червячного колеса.

4.1 Критические параметры выбора червячных прямоугольных редукторов

• Коэффициент обслуживания: Для конвейеров с умеренным ударом используйте 1,25; для дробилок или миксеров используйте минимум 1,75.
• Ограничение входной скорости: Большинство червячный редуктор rv агрегаты допускают скорость 1400–1800 об/мин, но при скорости выше 2000 об/мин требуются сбалансированные червячные валы и синтетические смазочные материалы.
• Монтажная ориентация: Для агрегатов с полым валом должны быть предусмотрены опорные стойки, монтируемые на лапах, фланце или с моментным рычагом.

Модернизация одной автомобильной сборочной линии, замена обычных редукторов с параллельными валами на компактные. Прямоугольный червячный редукторs уменьшен диапазон трансмиссии на 42% при сохранении эффективности 88% исключительно за счет оптимизированного соотношения межосевых расстояний и принудительной циркуляции масла.

5. Стратегии смазки долговечных червячных редукторов

Трение скольжения в червячный редуктор выделяет значительное количество тепла. Синтетические полигликолевые (PG) масла премиум-класса превосходят минеральные масла за счет снижения установившейся температуры на 10–15°C. Для сверхмощные промышленные редукторы работа в режиме 24/7, интервалы замены масла увеличиваются от 4000 часов (минеральное) до 12 000 часов (синтетическое). В таблице ниже указаны рекомендуемые классы вязкости в зависимости от условий окружающей среды.

Для червячный редуктор с полым валом модели с вертикальным расположением выходного потока, смазка разбрызгиванием масла может оказаться недостаточной при расстоянии между центрами более 4 дюймов; принудительная циркуляция масла или смазка консистентной смазкой (при сокращении интервалов смазки на 50 %) становится обязательной.

6. Соответствие мотор-редукторов преобразователям частоты

Когда мотор-редуктор соединяет червячный редуктор с электродвигателем, работа ЧРП ниже 20 Гц снижает внутреннее охлаждение. Скорость скольжения червячного колеса пропорционально падает, что приводит к риску граничной смазки. Поэтому для приложений, требующих широкого диапазона скоростей (например, индексация упаковки), выберите Прямоугольный червячный редуктор со вспомогательными ребрами охлаждения и отдельным вентилятором с приводом от двигателя. Полевые испытания показывают, что редуктор для электродвигателя работающий на частоте 15 Гц без принудительного охлаждения теряет 35% своей тепловой мощности.

Если использовать стандартный промышленные редукторы комплект с адаптером двигателя IEC, всегда проверяйте, чтобы входное уплотнение выдерживало максимальную частоту вращения двигателя, а не только номинальную скорость. Многие червячный редуктор rv Причиной отказов является перегрев кромки уплотнения, вызванный превышением скорости в условиях перенапряжения ЧРП.

7. Производительность, основанная на реальных примерах: червячный редуктор с высоким крутящим моментом в конвейерных системах

Завод по розливу напитков заменил 30% своих винтово-конических переходников на червячный редуктор с высоким крутящим моментом единицы одного и того же размера корпуса. За 18 месяцев по 24 производственным линиям были зафиксированы следующие данные:

• Общее время простоя из-за отказа коробки передач сократилось на 22 % (самоблокировка червяка предотвратила обратный ход ударных нагрузок).
• Средний выходной крутящий момент увеличился на 17 % при той же силе тока двигателя благодаря оптимизированным углам опережения червяка.
• Стоимость обслуживания за редуктор редуктора снизилась с 340 долларов в год до 210 долларов в год, в первую очередь из-за увеличения срока службы масла.

Это свидетельствует о том, что четко определенный червячный редуктор могут превосходить традиционные конструкции как по надежности, так и по совокупной стоимости владения, особенно там, где преобладают высокие ударные нагрузки и ограниченный доступ.

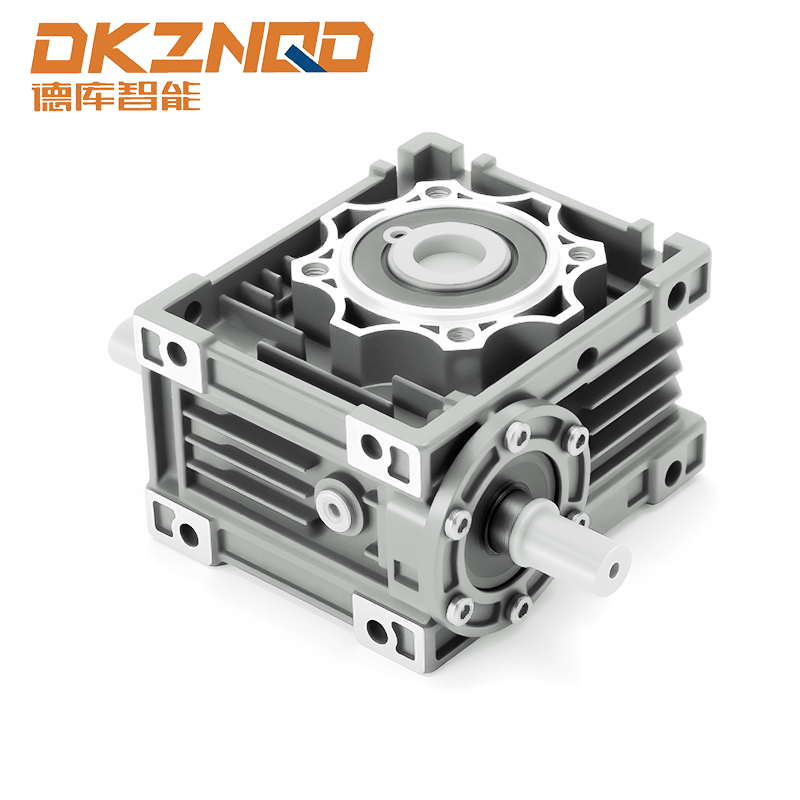

Поперечное сечение типичного червячного редуктора RV, подчеркивающее соединение червяка из закаленной стали и бронзового колеса.
