Понимание роли контроля скорости в жидкостных системах
Промышленное производство и предприятия по переработке жидкостей в значительной степени полагаются на моторизованные системы для перемещения жидкостей, газов и материалов. Исторически эти системы работали с постоянной скоростью, полагаясь на механические дросселирующие устройства, такие как клапаны, демпферы или байпасные петли, для регулирования расхода и давления. Этот традиционный подход приводит к значительным механическим нагрузкам, сокращает срок службы оборудования и приводит к потере значительного количества электроэнергии. Чтобы устранить эту эксплуатационную неэффективность, современные промышленные системы используют технологию электронного управления скоростью, чтобы напрямую согласовывать мощность двигателя с потребностями в реальном времени.
В насосных системах потребность в жидкости постоянно колеблется в зависимости от производственных циклов, изменений давления в системе и технологических требований. Работа насоса на полной скорости при дросселировании выхода регулирующим клапаном эквивалентна вождению автомобиля с полностью нажатой педалью акселератора и регулированию скорости автомобиля с помощью педали тормоза. Электронное регулирование скорости устраняет эти потери за счет динамического изменения скорости вращения первичного двигателя. В этом техническом анализе рассматриваются основные инженерные принципы управления скоростью, гидродинамики и интеграции точных механических приводов в тяжелых условиях эксплуатации.
Определение технологии: что такое VFD?
Когда команды инженеров сталкиваются с промышленными жидкостными системами, часто возникает фундаментальный вопрос: что такое VFD и как он взаимодействует с существующей инфраструктурой? Частотно-регулируемый привод, обычно сокращенно называемый ЧРП, представляет собой электронное устройство преобразования энергии, используемое для регулирования скорости и крутящего момента трехфазного асинхронного двигателя. Управляя частотой и напряжением электрической энергии, подаваемой на двигатель, привод позволяет операторам бесступенчато регулировать скорость во всем рабочем диапазоне приводимого оборудования.
Понимание что такое VFD требует выхода за рамки простой регулировки скорости; это интеллектуальный менеджер питания. В типичных промышленных условиях электроэнергия подается в виде переменного тока фиксированной частоты, обычно пятьдесят или шестьдесят герц. Асинхронный двигатель, подключенный непосредственно к этой сети, будет вращаться с фиксированной синхронной скоростью, определяемой количеством магнитных полюсов в статоре двигателя. А что такое частотно-регулируемый привод Система разрушает эту жесткую связь, преобразуя входящую мощность переменного тока с фиксированной частотой в выходной переменный ток с переменной частотой и переменным напряжением. Эта возможность превращает стандартный двигатель с фиксированной скоростью в устройство с регулируемой скоростью, способное точно управлять процессом.
Осуществление преобразователи частоты VFD охватывает бесчисленные промышленные области, включая водоочистные сооружения, химические перерабатывающие предприятия, градирни и нефтеперерабатывающие заводы. В этих средах частотно-регулируемый привод для насосов служит основным механизмом балансировки гидравлики системы, предотвращения гидроударов и минимизации энергопотребления. Регулируя скорость двигателя в соответствии с точными кривыми системы, эти приводы устраняют необходимость в ограничительных механических клапанах, повышая как надежность, так и повторяемость процесса.
Как работает преобразователь частоты: три внутренних этапа
Преобразование электроэнергии с фиксированной частотой в выходную мощность с регулируемой частотой включает в себя три отдельные электрические подсистемы, работающие последовательно внутри корпуса привода. Эти ступени работают последовательно, выпрямляя, фильтруя и инвертируя электрическую энергию, гарантируя, что подключенный двигатель получит электрическую волну с высокой степенью контроля.
Стадия выпрямителя
Начальная ступень состоит из полупроводникового выпрямительного моста, который принимает входящее трехфазное переменное напряжение от сети электропитания. Используя массив мощных диодов или кремниевых выпрямителей, этот каскад преобразует двунаправленный переменный ток в однонаправленный постоянный ток. Этот процесс представляет собой основополагающий этап отделения двигателя от частоты сети.
Фильтр шины постоянного тока
На выходе каскада выпрямителя формируется пульсирующее постоянное напряжение со значительными электрическими пульсациями. На втором этапе используется массивный блок мощных конденсаторов, часто в сочетании с индуктивными дросселями, для сглаживания этих колебаний. Этот отфильтрованный промежуточный этап обеспечивает чистый и стабильный резервуар высокого напряжения постоянного тока для заключительного этапа преобразования.
Инверторный этап
На последнем этапе используются высокоскоростные биполярные транзисторы с изолированным затвором для преобразования стабильного напряжения шины постоянного тока обратно в сигнал переменного тока. Включая и выключая эти транзисторы тысячи раз в секунду, привод создает серию импульсов напряжения. Этот метод, известный как широтно-импульсная модуляция, синтезирует смоделированную синусоидальную форму тока с точной частотой и напряжением, необходимыми для процесса.
Динамика откачки и операции с переменной скоростью
Чтобы максимизировать полезность оборудования управления скоростью, инженеры должны оценить конкретные физические законы, управляющие приводным оборудованием. Центробежные насосы, составляющие подавляющее большинство промышленных систем распределения жидкостей, работают в соответствии с определенным набором физических принципов, известных как законы сродства. Эти математические соотношения определяют, как изменения скорости вала влияют на расход, давление нагнетания и тормозную мощность.
Согласно этим принципам, скорость потока жидкости изменяется прямо пропорционально изменению скорости вала. Однако давление нагнетания или напор, развиваемый насосом, изменяется пропорционально квадрату изменения скорости. Самое главное, что электрическая мощность, потребляемая двигателем, изменяется пропорционально кубу изменения скорости. Это кубическое соотношение формирует математическую основу исключительных возможностей энергосбережения, реализуемых с помощью современного управления скоростью двигателя.
При использовании ЧРП для промышленных насосов даже незначительное снижение рабочей скорости приводит к непропорционально большому снижению потребляемой мощности. Например, снижение скорости двигателя насоса на двадцать процентов приводит к теоретическому снижению потребляемой мощности почти на пятьдесят процентов. Это делает управление переменной скоростью бесконечно превосходящим механическое дросселирование, при котором двигатель продолжает потреблять полную мощность, борясь с закрытым клапаном, тратя энергию в виде тепла и трения внутри корпуса насоса.
Измеримые преимущества внедрения частотно-регулируемых приводов в насосную инфраструктуру
Интеграция современной силовой электроники в инфраструктуру обработки жидкостей обеспечивает комплексные эксплуатационные преимущества, выходящие далеко за рамки простого энергосбережения. Эти преимущества напрямую влияют на надежность предприятия, бюджет на техническое обслуживание и точность процесса.
- Существенная экономия энергии: Сопоставляя потребление электроэнергии с потребностями процесса в реальном времени, предприятия исключают потери энергии, присущие байпасным системам и дросселирующим регулирующим клапанам.
- Возможности плавного пуска: Электронное управление устраняет высокий пусковой ток во время ускорения двигателя, предотвращая локальные падения напряжения и уменьшая механические удары по всей трансмиссии.
- Точное регулирование процесса: Интеграция обратной связи с обратной связью позволяет приводу динамически регулировать скорость в зависимости от датчиков давления, температуры или расхода, стабилизируя общий процесс.
- Увеличенный срок службы механического износа: Работа на более низких скоростях снижает износ рабочих колес насоса, механических уплотнений вала и внутренних подшипников, увеличивая среднее время между отказами.
- Устранение гидроудара: Запрограммированные темпы ускорения и замедления предотвращают резкие изменения скорости в трубопроводных системах, предотвращая катастрофические скачки давления.
В таблице ниже показаны эксплуатационные различия между традиционными насосными системами с фиксированной скоростью и модернизированными установками с частотно-регулируемым приводом по критическим инженерным параметрам.
| Рабочий параметр | Фиксированная скорость с дроссельным клапаном | Управление частотно-регулируемым приводом |
|---|---|---|
| Потребление энергии двигателем | Остается высоким независимо от фактических требований к потоку жидкости | Масштабируется в кубическом масштабе с уменьшением скорости двигателя. |
| Начальный бросок тока | До шести-восьми раз выше нормального тока полной нагрузки | Контролируемое ускорение; никогда не превышает номинальную нагрузку при полной нагрузке |
| Механическое напряжение на уплотнениях | Высокая за счет противодавления и постоянной работы на максимальной скорости. | Минимизировано за счет снижения скорости вала и низкой вибрации. |
| Управление давлением в системе | Регулируется механическим ограничителем; склонен к внезапным всплескам | Постоянно поддерживается с помощью электронных контуров обратной связи |
| Коэффициент мощности системы | Значительно ухудшается при уменьшении механической нагрузки | Поддерживается на высоком уровне во всем рабочем диапазоне. |
Классификация крутящего момента и альтернативные промышленные применения
Нагрузки промышленного оборудования обычно делятся на два основных типа в зависимости от требований к крутящему моменту: переменный крутящий момент и постоянный крутящий момент. Центробежные насосы и вентиляторы представляют собой нагрузки с переменным крутящим моментом, где требуемый крутящий момент увеличивается пропорционально квадрату скорости. Напротив, объемные насосы, конвейерные системы, поршневые смесители и компрессоры требуют одинакового крутящего момента независимо от рабочей скорости.
Реализация приложений с ЧРП с постоянным крутящим моментом требует особых технических спецификаций по сравнению со стандартными установками центробежных насосов. Для нагрузок с постоянным крутящим моментом привод должен обеспечивать постоянный выходной ток во всем диапазоне частот, чтобы двигатель мог преодолевать сопротивление на низких скоростях без перегрева. Промышленные мешалки для тяжелых условий эксплуатации или поршневые насосы используют эти специальные настройки для работы с высоковязкими жидкостями без остановки во время низкоскоростных циклов.
Аналогичным образом, компрессор с частотно-регулируемым приводом представляет собой еще одно распространенное применение с постоянным крутящим моментом, встречающееся на промышленных предприятиях. Воздушные компрессоры сталкиваются с быстро меняющимися потребностями в воздухе в течение производственной смены. Использование привода с регулируемой скоростью позволяет компрессору модулировать скорость вращения для поддержания совершенно стабильного давления воздуха в системе, устраняя крайне неэффективные циклы пуска и остановки или непрерывную работу на холостом ходу без нагрузки, типичную для стандартных схем управления компрессором.
Синергия механического привода: сочетание частотно-регулируемых приводов с высокоэффективной передачей
В то время как электронное управление скоростью оптимизирует электрическую подачу на двигатель, механическая система передачи, отвечающая за передачу этой мощности на приводимое оборудование, должна быть оптимизирована в равной степени. Промышленные системы с высоким спросом требуют надежных механических компонентов, способных выдерживать переменную скорость вращения, реверсивные нагрузки и профили с высоким крутящим моментом без ущерба для общей эффективности системы.

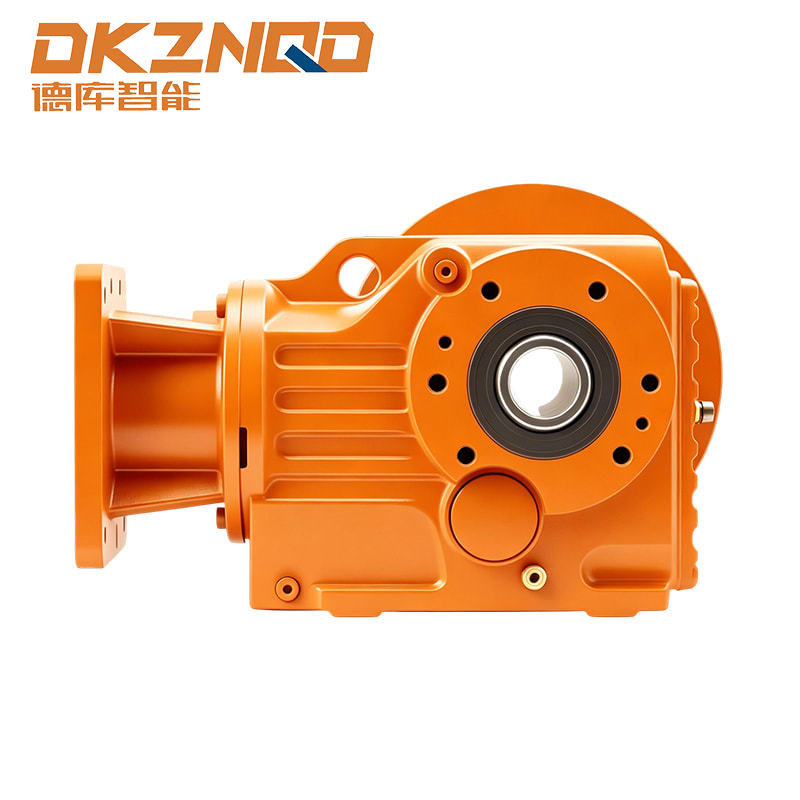

На изображении ниже показана типичная конфигурация высокопроизводительного промышленного мотор-редуктора, предназначенная для работы с требовательными профилями переменной скорости и поддержания механического КПД в суровых условиях эксплуатации.
Когда двигатель замедляется под действием электронного управления скоростью, его внутренний вентилятор охлаждения также замедляется, что может привести к перегреву, если двигатель работает с высоким крутящим моментом в течение длительного времени. Использование высокоэффективного винтового конического редуктора позволяет двигателю работать в оптимальном диапазоне оборотов, обеспечивая при этом необходимое механическое снижение скорости на выходном валу. Эта синергия защищает электрические компоненты от термической деградации, обеспечивая при этом максимальную механическую надежность всего производственного процесса.
Расчет энергосбережения с помощью частотно-регулируемых приводов: реальный сценарий
Чтобы полностью оправдать капитальные вложения, необходимые для развертывания электронных систем управления скоростью, инженерно-технические группы предприятий должны оценить долгосрочные финансовые последствия. Финансовая жизнеспособность этих установок становится очевидной при рассмотрении энергосбережения с помощью приводов с частотно-регулируемым приводом в течение длительного периода эксплуатации.
Рассмотрим промышленный насос охлаждающей воды, приводимый в действие асинхронным двигателем мощностью девяносто киловатт, который работает непрерывно в течение года. В стандартной установке с механическим дроссельным клапаном двигатель непрерывно потребляет около девяноста двух киловатт электроэнергии из сети, чтобы преодолеть трение в системе и ограничения дросселирования. При стандартных тарифах на промышленные коммунальные услуги непрерывная эксплуатация этого немодулированного актива представляет собой значительные базовые эксплуатационные расходы.
Если система модернизируется электронным приводом скорости и средний требуемый расход снижается до восьмидесяти процентов от максимальной производительности в течение половины эксплуатационного года, потребность в мощности существенно снижается. Согласно законам сродства центробежных насосов, работа на скорости восемьдесят процентов снижает требуемую электрическую мощность примерно до сорока семи процентов от номинальной мощности при полной нагрузке. В следующей аналитической таблице показано годовое энергопотребление и финансовые последствия этой стратегии снижения скорости.
| Операционный показатель в год | Традиционная система регулирования | Система с регулируемой скоростью |
|---|---|---|
| Период работы с высоким расходом (скорость 100 %) | 4380 часов при 92 кВт | 4380 часов при 93 кВт (включая потерю привода) |
| Период работы с низким расходом (скорость 80 %) | 4380 часов при 92 кВт | 4380 часов при 44 кВт |
| Общий годовой объем потребляемой электроэнергии | 805920 Киловатт-часов | 600060 Киловатт-часов |
| Достигнутая чистая экономия энергии | Базовое эталонное значение | Ежегодно экономится 205 860 киловатт-часов |
| Снижение эксплуатационных расходов | 0% скидка | Сокращение затрат на электроэнергию примерно на 25 %. |
Этот рассчитанный сценарий подчеркивает финансовые выгоды, получаемые при применении модуляции скорости в процессах обработки жидкостей. Помимо прямой экономии электроэнергии, сокращение времени работы системы при максимальном давлении продлевает срок службы механических компонентов, снижает затраты на техническое обслуживание оборудования и сводит к минимуму незапланированные простои производства.
Часто задаваемые вопросы о преобразователях частоты
Вопрос 1: Может ли любой стандартный промышленный асинхронный двигатель переменного тока работать с преобразователем частоты?
Большинство современных асинхронных двигателей трехфазного переменного тока могут работать с электронным приводом регулирования скорости. Однако в старых двигателях или двигателях, сконструированных без надлежащей изоляции, изоляция может ухудшаться из-за быстрых скачков напряжения, возникающих при переключении с широтно-импульсной модуляцией. Для обеспечения оптимальной надежности двигатели должны соответствовать стандартным отраслевым спецификациям для работы в инверторном режиме, гарантируя, что в конструкцию включены высокотемпературная изоляция и соответствующая защита подшипников.
Вопрос 2. Какова минимальная скорость, при которой промышленный насос может безопасно работать с частотно-регулируемым приводом?
Минимальная рабочая скорость полностью зависит от конструкции насоса и способа охлаждения двигателя. Центробежные насосы, как правило, не должны работать со скоростью ниже скорости, необходимой для преодоления статического давления напора в системе, поскольку работа ниже этой точки приводит к состоянию нулевого расхода, что может привести к перегреву насоса. С точки зрения двигателя, стандартные полностью закрытые двигатели с вентиляторным охлаждением теряют эффективность охлаждения на низких скоростях. Если требуется непрерывная работа на низкой скорости, следует использовать вспомогательный охлаждающий вентилятор с постоянной скоростью или высокоэффективный зубчатый редуктор.
Вопрос 3. Как приводы с регулируемой скоростью влияют на общий коэффициент мощности промышленного предприятия?
Стандартные асинхронные двигатели переменного тока приводят к значительному снижению коэффициента мощности при работе ниже номинальной механической нагрузки. Когда установлен электронный преобразователь частоты, диодный выпрямительный мост на входной стороне поддерживает высокий коэффициент смещения мощности, обычно превышающий девяносто пять процентов, во всем диапазоне скоростей и нагрузок. Такая высокая производительность защищает промышленные объекты от штрафов, связанных с эксплуатацией с низким коэффициентом мощности.
Вопрос 4: В чем основное функциональное различие между устройством плавного пуска и преобразователем частоты?
Устройство плавного пуска используется исключительно для управления током и крутящим моментом двигателя на начальном этапе запуска, уменьшая механические удары за счет постепенного увеличения напряжения перед фиксацией на стандартной скорости сети. Частотно-регулируемый привод обеспечивает такую же возможность плавного пуска, но сохраняет полный контроль над скоростью и крутящим моментом двигателя на протяжении всего рабочего цикла, что позволяет осуществлять непрерывную регулировку во время производства.
