Почему выбор двигателя с цилиндрической передачей определяет долгосрочную эффективность привода
Производственная линия редко выходит из строя только из-за двигателя. Чаще всего слабое место находится на стыке вала двигателя и коробки передач, где люфт, несоосность или недостаточное передаточное число незаметно съедают пропускную способность. Двигатели с винтовой передачей решают эту проблему, объединяя первичный двигатель и ступень редуктора в единый блок, что устраняет одну точку соединения и один источник ошибки соосности по сравнению с отдельной компоновкой двигателя и редуктора.
Сама форма винтовых зубьев является причиной того, что эти агрегаты работают тише и передают большую нагрузку на единицу объема, чем конструкции с прямыми зубьями. Поскольку зубья зацепляются под углом, а не по прямой линии, контакт происходит постепенно и распределяется по более длинному пути, что распределяет нагрузку и снижает ударный шум, связанный с входом и выходом зуба. В этой статье рассматриваются механические соображения, лежащие в основе повышения эффективности, а также то, как люфт и монтажное положение влияют на реальную производительность и как подобрать цилиндрический мотор-редуктор серии r , мотор-редуктор серии f или цилиндрический мотор-редуктор серии k к конкретному приложению, а не к общей категории.
Правильный выбор имеет большее значение на работающей линии, чем на бумаге, поскольку мотор-редуктор, который технически способен выдерживать нагрузку, но плохо соответствует монтажной геометрии или рабочему циклу, все равно будет стоить больше энергии и обслуживания в течение многолетнего срока службы, чем правильно выбранный агрегат, купленный по немного более высокой первоначальной цене. Приведенные ниже разделы посвящены решениям, которые фактически меняют результаты эксплуатации, начиная с самой геометрии зубьев и заканчивая монтажом, смазкой и производственными допусками.
Как угол зуба косозубой шестерни меняет передачу мощности
В прямозубой шестерне зуб одновременно соприкасается с ответным зубом на всю ширину. Это мгновенное зацепление создает резкий механический импульс каждый раз, когда новая пара зубьев входит в зацепление, что является основным источником шума, характерного для старых конструкций коробок передач. Косозубая шестерня режет зубья под углом к оси вращения, поэтому контакт начинается с одного края зуба и постепенно катится по ширине поверхности по мере вращения шестерни.
Такое постепенное включение оказывает три измеримых воздействия на трансмиссию мотор-редуктора:
- В любой момент нагрузка распределяется между более чем одной парой зубьев, что снижает пиковое напряжение на отдельный зуб и продлевает срок службы при повторяющихся нагрузках.
- Генерация шума значительно снижается, часто на несколько децибел, по сравнению с эквивалентной конструкцией с прямозубым приводом, работающим с той же нагрузкой, поскольку отсутствует резкий удар между зубьями.
- Плавность хода улучшается при более высоких входных скоростях, что важно для применений, в которых двигатель работает на частоте, близкой к номинальной, в течение продолжительных периодов времени.
Компромисс – осевое усилие. Поскольку зубья срезаны под углом, зацепление создает силу вдоль оси вала в дополнение к радиальным и тангенциальным силам, присутствующим в прямозубой шестерне. Это учитывается в корпусах мотор-редукторов с винтовыми редукторами благодаря упорным подшипникам, размер которых соответствует конкретному используемому углу винтовой линии, что является одной из причин, по которой корпуса редукторов нельзя просто менять между сериями без проверки номинала подшипника.
Согласование конструкции серии с профилем нагрузки приложения
Производители объединяют линейки продуктов с винтовыми мотор-редукторами в серии, поскольку единая геометрия корпуса не может эффективно охватить весь диапазон - от легких конвейерных приводов до тяжелых нагрузок смешивания или дробления. Каждая серия обычно ориентирована на диапазон крутящего момента, способ монтажа и набор ступеней передаточного отношения, поэтому правильный выбор начинается с рабочего цикла, а не со страницы каталога. Полезный стартовый вопрос заключается не в том, какая серия выглядит наиболее эффективной на бумаге, а в том, какое расположение валов уже диктует окружающее оборудование, поскольку модернизация рамы для принятия другой ориентации вала обычно обходится гораздо дороже, чем платить немного больше за правильно сконфигурированный корпус с самого начала.

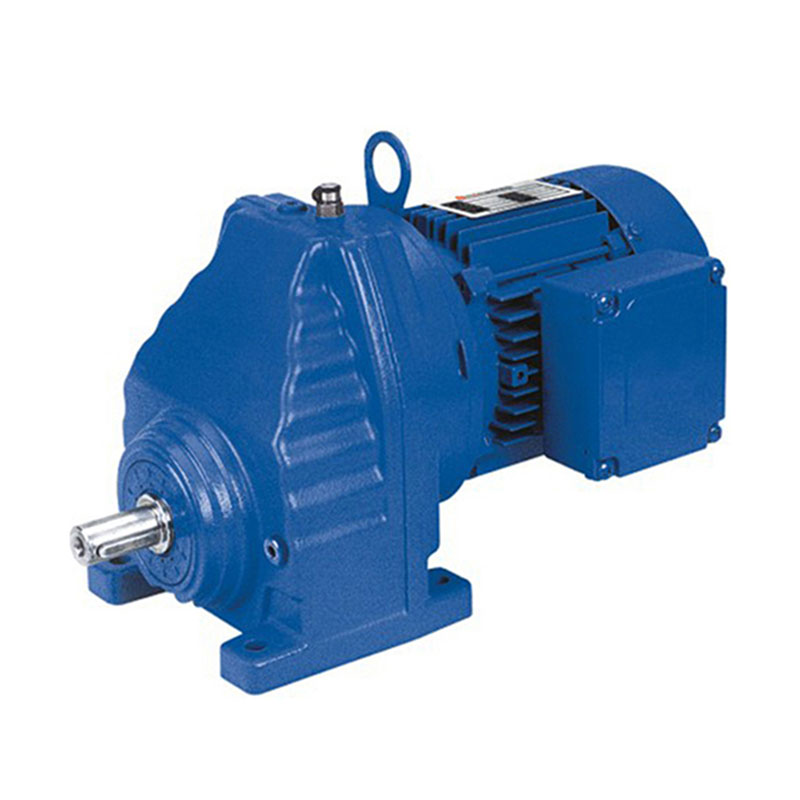

Мотор с винтовой передачей серии R
Эта серия, построенная на компактном коаксиальном корпусе, подходит для применений, где выходной вал должен располагаться на одной линии с валом двигателя, например, вертикальные конвейеры или перемешивающее оборудование, где площадь помещения ограничена. Шаги передаточного отношения обычно более точные в нижней части диапазона, что помогает, когда процесс требует точного согласования скорости, а не чистого крутящего момента.

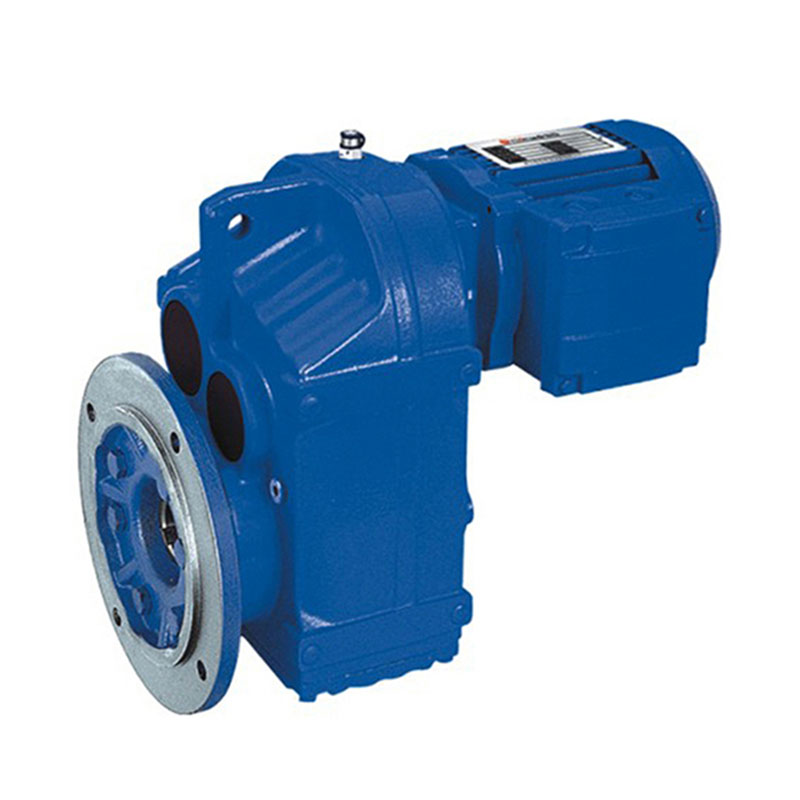

Двигатель с винтовой передачей серии F
Параллельная компоновка валов, используемая в этой серии, удерживает входной и выходной валы рядом, а не на одной линии, что упрощает интеграцию ременного или цепного привода в такое оборудование, как упаковочные линии и системы обработки материалов, где выходной вал должен располагаться на фиксированной высоте над рамой.

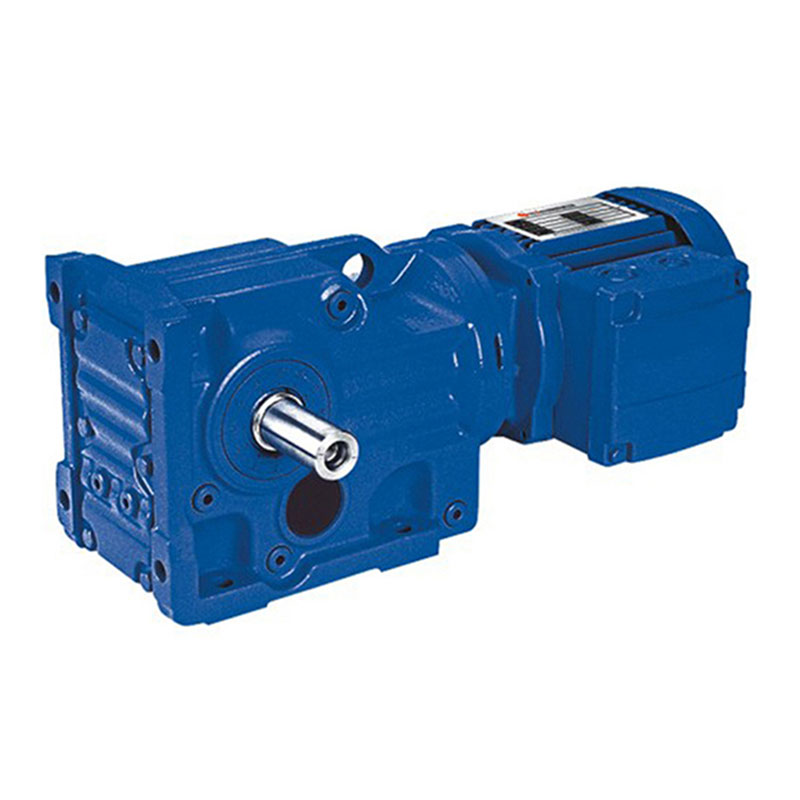

Мотор с винтовой передачей серии K
Сочетая в себе ступени косозубой и конической передачи, эта серия меняет направление передачи мощности примерно на девяносто градусов в одном корпусе. Это делает его распространенным выбором для мешалок, кранов и установок, где приводу необходимо поворачивать на угол без добавления отдельного углового редуктора.

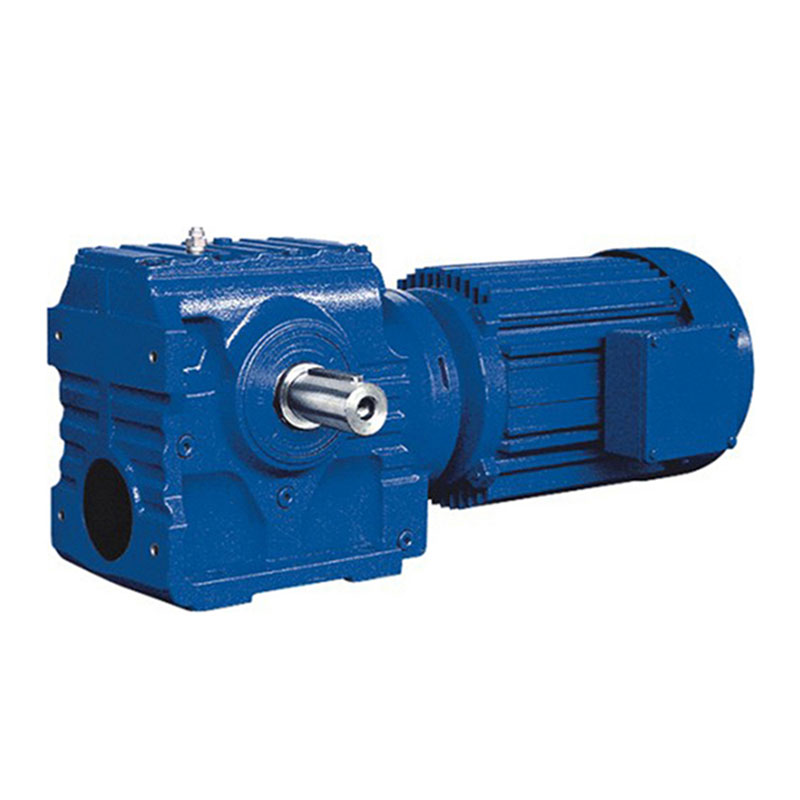

Мотор с винтовой передачей серии S
В этой серии винтовой входной каскад сочетается с червячным выходным каскадом, который обеспечивает более высокий передаточный коэффициент единичного редуктора, чем чисто винтовая конструкция, сохраняя при этом площадь корпуса относительно небольшой. Компромиссом является более низкий пиковый КПД, чем у цельноспирального устройства, поскольку червячные сетки требуют большего скользящего контакта, чем качения.
Сравнение структурных и эксплуатационных характеристик разных серий
В таблице ниже суммированы практические различия, которые должны повлиять на решение о выборе. Показатели эффективности представляют собой типичные характеристики одноступенчатой спиральной сетки и будут варьироваться в зависимости от соотношения, нагрузки и условий смазки.
| Характеристика | Коаксиальный спиральный | Параллельный вал, винтовой | спирально-конический | Спиральный червь |
|---|---|---|---|---|
| Расположение вала | В очереди | Смещенная параллель | Прямой угол | Прямой угол |
| Типичный одноступенчатый КПД | от 96 до 98 процентов | от 96 до 98 процентов | от 94 до 96 процентов | от 82 до 90 процентов |
| Оптимальный тип нагрузки | От легкой до средней непрерывной | От средней до тяжелой непрерывной | Среда с изменением направления | От легкого до среднего, пространство ограничено |
| Относительная площадь жилья | Маленький | Средний | Средний | Маленький |
| Типичный класс люфта | Стандартный или уменьшенный | Стандартный или уменьшенный | Стандартный | Стандартный |
Показатели эффективности суммируются на разных этапах. Двухступенчатый винтовой агрегат, работающий с производительностью 97 процентов на каждую ступень, в целом обеспечивает примерно 94 процента, тогда как комбинация спирально-червячный с одноступенчатым двигателем с производительностью 88 процентов плюс винтовая предварительная ступень с производительностью 97 процентов в целом достигают около 85 процентов. В течение года работы в несколько смен этот разрыв напрямую трансформируется в затраты на электроэнергию, поэтому установки с высокой нагрузкой имеют тенденцию отдавать предпочтение полностью спиральным конструкциям, даже если червячный вариант занимает меньшую площадь.
Монтажное положение и его влияние на срок службы подшипников
В каталогах мотор-редукторов перечислено несколько стандартных монтажных положений, и возникает соблазн рассматривать их как чисто геометрический выбор. На практике ориентация монтажа меняет распределение смазки внутри корпуса и нагрузку на подшипники, что влияет на срок службы, даже если номинальные крутящий момент и скорость на бумаге идентичны.
При вертикальной ориентации вала больший вес приходится на нижний подшипник и требуется достаточный объем масла, чтобы зубья верхней шестерни оставались смазанными во время работы агрегата, поскольку смазка разбрызгиванием зависит от вращения, постоянно перераспределяющего масло вверх. Когда агрегат, изначально рассчитанный на установку на лапах, устанавливается вертикально без проверки уровня масла для этой ориентации, верхняя ступень может работать с недостаточной смазкой, даже если с точки зрения установки на лапах поддон кажется полным. Проверка таблицы заполнения для конкретного монтажа перед установкой вместо предположения, что один и тот же уровень масла применим для каждой ориентации, является одним из наиболее часто упускаемых из виду шагов при вводе в эксплуатацию.
Понимание люфта и того, когда это действительно важно
Люфт — это небольшой вращательный зазор между сопрягаемыми зубьями, специально созданный для того, чтобы шестерни не заедали, поскольку изменения температуры заставляют корпус и шестерни расширяться с разной скоростью. Для большинства конвейерных, смесительных и обычных погрузочно-разгрузочных работ подходят стандартные классы люфта, которые не вызывают измеримых проблем в процессе.
Люфт становится проблемой проектирования в трех конкретных ситуациях:
| Тип приложения | Почему люфт имеет значение | Рекомендуемый подход |
|---|---|---|
| Индексирующие или позиционирующие приводы | Игра приводит к ошибке позиции каждый раз, когда направление меняется. | Укажите уменьшенный класс люфта и проверьте его с помощью циферблатного индикатора при окончательной сборке. |
| Частый реверс | Повторяющаяся ударная нагрузка при смене направления ускоряет износ зубьев. | Выберите серию, рассчитанную на реверсивный режим, и слегка уменьшите крутящий момент. |
| Синхронизированные многомоторные линии | Неравный люфт между узлами приводит к дрейфу между синхронизированными осями. | Все мотор-редукторы на линии должны соответствовать одной спецификации класса люфта. |
За пределами этих случаев погоня за уменьшенным классом люфта увеличивает затраты без соответствующей выгоды, поскольку обычное непрерывное вращение в одном направлении никогда не приводит к зазору, который бы влиял на приводимое оборудование.
Соединение двигателя с коробкой передач и где теряется эффективность
Даже хорошо спроектированная ступень редуктора не может компенсировать плохое соединение двигателя с коробкой передач. Три фактора определяют, какая часть номинальной мощности двигателя фактически достигает рабочей нагрузки:
- Центровка вала между ротором двигателя и входной шестерней. Интегрированные корпуса мотор-редукторов почти полностью устраняют эту переменную, поскольку двигатель устанавливается на корпус на заводе, в отличие от отдельно соединенных двигателя и редуктора, где допуски выравнивания поля добавляют переменные потери.
- Предварительная нагрузка подшипника на входном валу, значение которого должно быть установлено в пределах допуска производителя. Слишком малая предварительная нагрузка допускает перемещение вала под нагрузкой, а слишком большая увеличивает потери на трение и сокращает срок службы подшипников.
- Класс вязкости смазки относительно рабочей температуры окружающей среды. Смазка, которая слишком вязкая для условий холодного запуска, увеличивает потери при перемешивании во время запуска, а смазка, которая слишком жидкая для высоких температур окружающей среды, со временем увеличивает износ боковых поверхностей зубьев.
Сопоставление технических данных конкретного винтово-конического агрегата с фактическим диапазоном температур окружающей среды в месте установки, а не предположение, что один сорт смазочного материала подходит для всех климатических условий, предотвращает значительную долю преждевременных отказов подшипников, о которых сообщается в данных по эксплуатации.
Контрольный список технических характеристик перед размещением заказа
Подтверждение следующих пунктов перед оформлением заказа на покупку позволяет избежать наиболее распространенных причин несоответствия между рейтингом по каталогу и производительностью на местах.
- Подтвердите требуемый выходной крутящий момент при фактической рабочей скорости, а не только при скорости, указанной на паспортной табличке двигателя, поскольку крутящий момент и скорость меняются обратно пропорционально на этапе понижения.
- Проверьте монтажное положение и убедитесь, что спецификация заливки масла соответствует этой ориентации.
- Проверьте диапазон температур окружающей среды, в том числе в закрытых помещениях или на открытом воздухе, на соответствие стандартным характеристикам смазочного материала.
- Определите, включает ли рабочий цикл частые операции реверса или пуска-останова, которые влияют как на класс люфта, так и на термический класс.
- Убедитесь, что тип выходного вала (сплошной вал, полый вал или стяжная шайба) соответствует соединительному оборудованию.
- Сравните коэффициент эксплуатации с фактической пиковой нагрузкой, включая любые ударные нагрузки во время запуска.
Точность производства и ее долгосрочное влияние на шум и износ
Два мотор-редуктора с идентичными опубликованными характеристиками могут работать заметно по-разному в полевых условиях, если один из них был разрезан и подвергнут термообработке с более жестким допуском, чем другой. Точность зубьев шестерни обычно оценивается по стандартизированным шкалам, которые количественно определяют погрешность профиля, погрешность шага и отклонение угла винтовой линии. Устройства, обработанные более мелким сплавом, работают тише и создают меньше вибрации при той же нагрузке, но, что более важно, они имеют тенденцию сохранять эти характеристики в течение более длительного интервала обслуживания, поскольку первоначальный рисунок контакта ближе к идеальному, распределяя износ более равномерно по поверхности зуба с первого дня эксплуатации, а не концентрируя его на нескольких высоких точках, которые немного выходят за пределы допуска.
Консистенция термической обработки имеет такое же значение, как и первоначальный разрез. Глубина цементации, которая варьируется в зависимости от заготовки зубчатого колеса, создает мягкие участки, которые изнашиваются быстрее под нагрузкой, в конечном итоге изменяя профиль зуба настолько, что люфт увеличивается за пределы первоначальной спецификации. Это одна из причин, по которой люфт стареющего редуктора, измеренный на месте, часто превышает значение, указанное на паспортной табличке, даже если агрегат никогда не перегружался.
Часто задаваемые вопросы
Вопрос 1: В чем практическая разница между мотор-редуктором и стандартным мотор-редуктором?
Термин «мотор-редуктор» охватывает любую комбинацию двигателя и ступени редуктора, включая червячную, коническую, планетарную и винтовую конструкции. В мотор-редукторе с винтовой передачей на ступени редуктора специально используются зубья с наклонным срезом, что обычно обеспечивает более высокий КПД и меньший уровень шума, чем червячная конструкция при сопоставимой цене, хотя для изготовления требуются более точные допуски корпуса.
В2: Можно ли установить устройство на ножках вертикально без каких-либо модификаций?
Это зависит от серии и конкретной таблицы заливки масла, предоставленной производителем. В некоторых корпусах используется общая конструкция внутренней полости для всех ориентаций и требуется только отрегулированный уровень масла, в то время как в других используются положения сапуна и сливной пробки, зависящие от ориентации, которые необходимо изменить для правильной работы вертикальной установки.
Вопрос 3: Насколько коэффициент уменьшения влияет на общую эффективность?
Более высокие коэффициенты обычно требуют большего количества стадий измельчения, и каждая дополнительная ступень приводит к собственным потерям в сетке. Одноступенчатый спиральный блок обычно достигает уровня от середины до высоких девяностых по процентному КПД, в то время как трехступенчатый блок, необходимый для очень высокого отношения, может упасть до высоких восьмидесятых просто потому, что три набора потерь в сетке складываются.
Вопрос 4. Всегда ли более высокий коэффициент обслуживания является более безопасным выбором?
Более высокий коэффициент эксплуатации обеспечивает больший запас прочности при ударных нагрузках и тепловыделении, но увеличение мощности мотор-редуктора, значительно превышающее фактическую нагрузку, может подтолкнуть двигатель к менее эффективной части его рабочей кривой и увеличить как стоимость покупки, так и физическую нагрузку без соответствующего преимущества для устойчивой, хорошо охарактеризованной нагрузки.
Вопрос 5: Как часто следует проверять трансмиссионное масло в герметичном мотор-редукторе?
Герметичные агрегаты обычно заполняются на весь срок службы или на длительный интервал обслуживания, но экстремальные температуры окружающей среды, попадание воды через поврежденное уплотнение или длительная эксплуатация сверх номинального рабочего цикла могут привести к ухудшению качества масла быстрее, чем предполагает стандартный интервал. Визуальный осмотр уплотнений и периодическая проверка проб масла остаются хорошей практикой даже для агрегатов, продаваемых как необслуживаемые.
